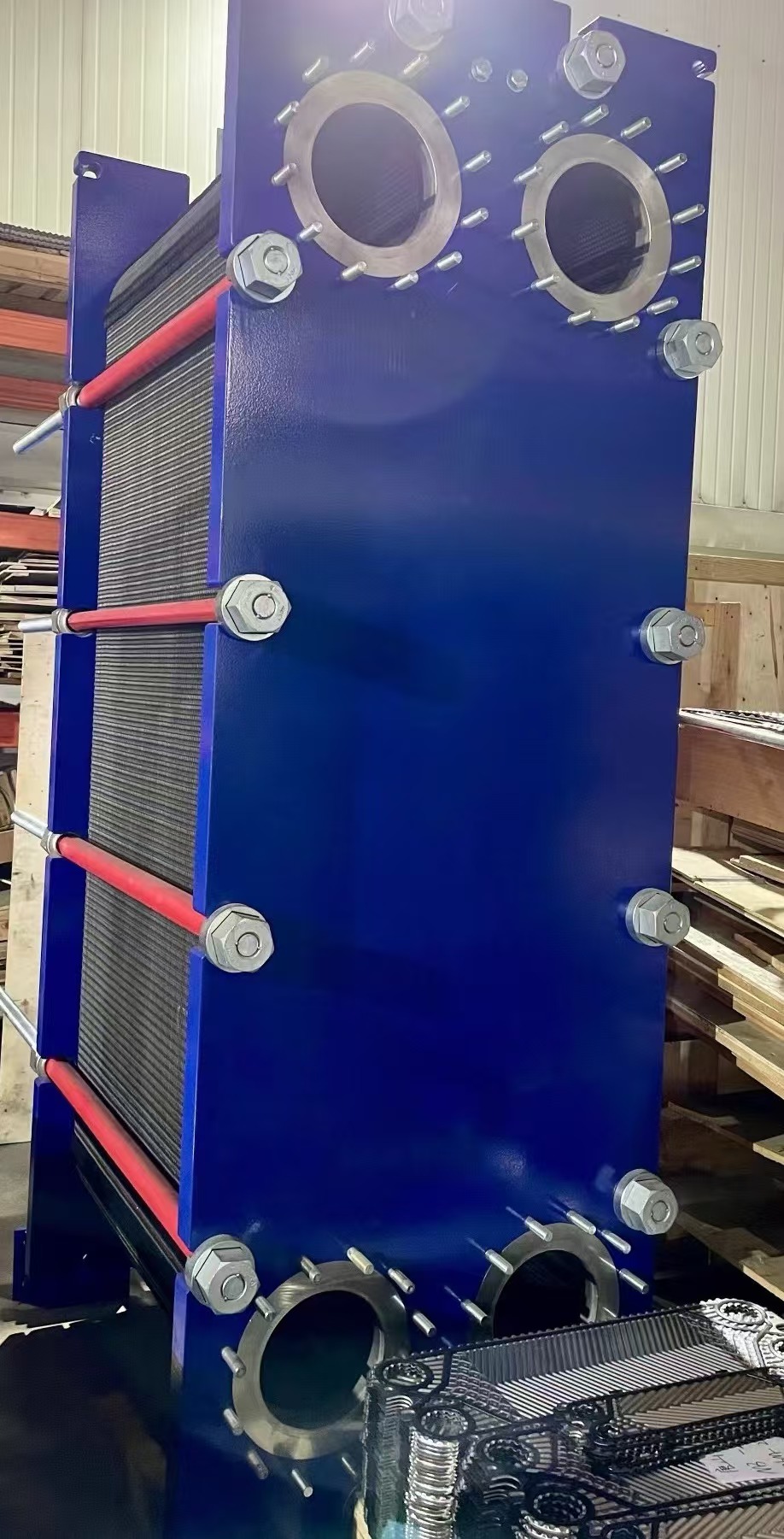

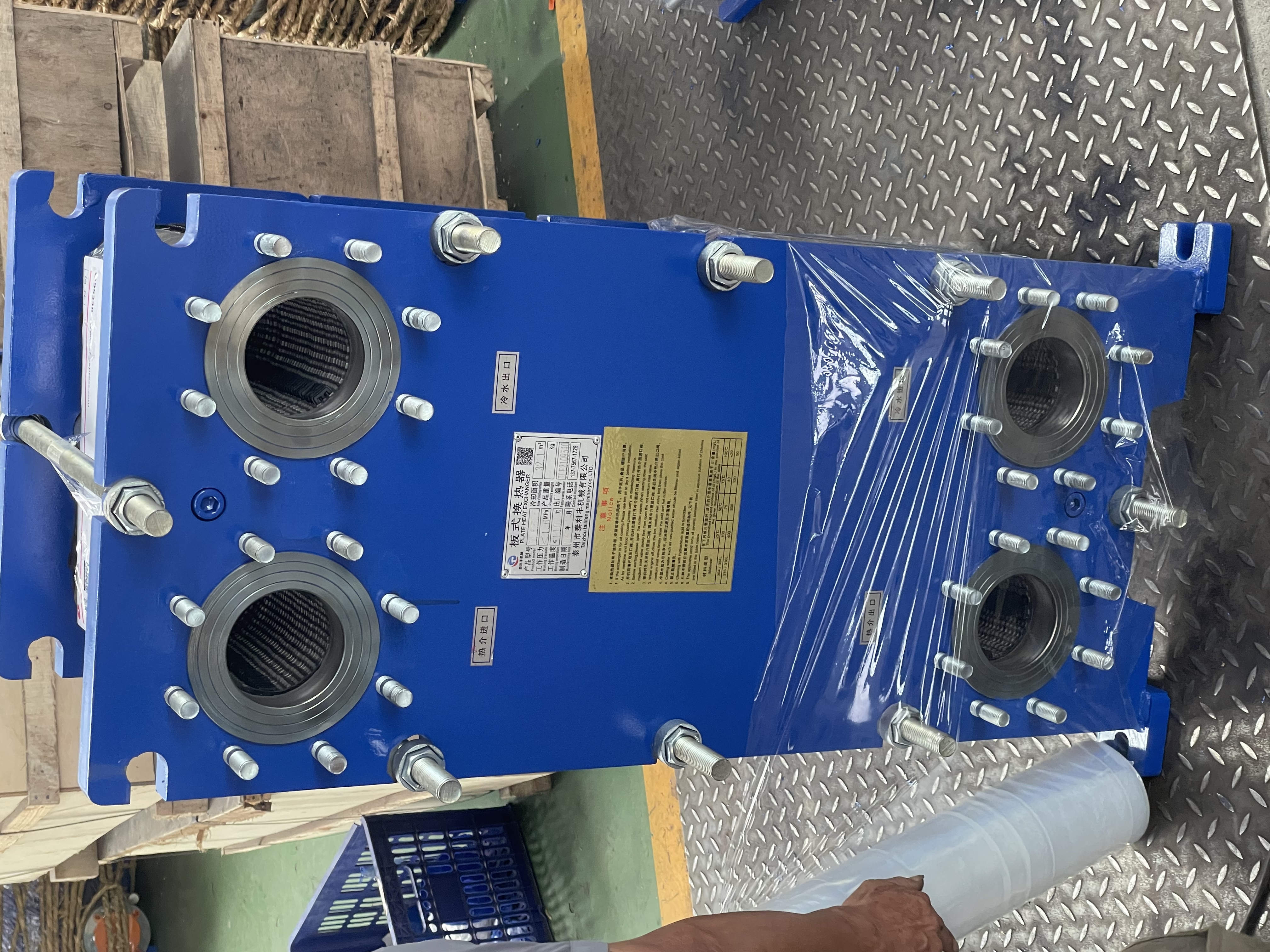

板式换热器

换热片的波纹形式很重要,他决定了换热片的工作特性。主要的波纹形式有水平平直波纹、皱褶波纹形、瘤形凹凸板、锯齿型波纹板、人字形波纹板(V字形)和双人形波纹板(W字形)，斜形的波纹又有不同的倾角。换热板片波纹的设计和制造是技术关键。换热片的材质是优质不锈钢板或钦板，其次是铝及其合金。板片厚度0.5一1.2m m。板片角上开有流体通道孔，四周及角孔周围压有圈槽。装配时首先用粘结剂将垫片粘牢在板片密封槽中，角孔周围部分槽中根据流动需要放置垫片,一方面防止流体的泄漏，另一方面使板片之间形成一定的空隙。当金属板组借压紧螺杆由盖板压紧时，相邻板间板角上的开孔形成连续的通道，将介质(参与热交换过程的介质)从进0处引流到金属板组中，并分配到金属板间的狭窄槽道中。
